Проект АБК — административно-бытовой комплекс металлургического завода, г. Выкса

Реализовано силами официального дистрибьютора — компании «Конфигуратор».

АБК

К нам обратился подрядчик, который поставлял светильники в новые офисы АБК, представляющий из себя трёхэтажное здание с более, чем 30-ю офисами и переговорными комнатами.

Светильники с управлением по DALI.
Кабельные трассы были уже проложены под классическую схему на вкл/выкл.

В каждом офисе и переговорных комнатах расположены два типа светильников — для основного освещения с рассеянным светом и подвесные линейные светильники с оптикой для освещения рабочих столов.

Стояла задача продумать и предложить варианты по управлению освещением с минимальными переделками. Также в каждом помещении необходимо разбить освещение на 2 группы + аварийные светильники должны работать и управляться вместе с остальными светильниками в штатном режиме, но в случае аварии также должны выполнять свою функцию аварийного освещения.

Также один из важных моментов, который необходимо было учесть — это то, что на территории работают «глушилки» радиосигналов и беспроводные системы управления на wi-fi либо zigee не подходят. Благодаря возможности выбора частот в системе управления Casambi она идеально подходила для решения этого вопроса. Плюс у нас уже был опыт решения таких задач на других объектах.

Для данного проекта нами был предложен вариант управления с помощью dali контроллеров «CBU-DCS».
Для подрядчиков сделали тех задание с указанием где необходимо проложить шину dali между светильниками в каждом офисе + какой марки кабель выбрать и прочие технические моменты.
Монтаж и пусконаладка устройств Casambi была реализована компанией «Конфигуратор».

Для управления использовались устройства «CBU-DCS», модули входных кнопок «СI4 AC» и многофункциональные контроллеры «CBU-ASD».
Помимо подключения и монтажа самих устройств также были проведена работа по программированию адресов и групп светильников, назначение функций клавиш через модули «СI4 AC».

Благодаря функционалу этих устройств, а также опыту специалистов компании «Конфигуратор», задачи были реализованы с минимальными переделками.

Приемная комиссия осталась довольна нашей работой и получившимся результатом.
Также в ближайшее время заказчик планирует дополнительно реализовать подобное управление с помощью устройств Сasambi в новых административных корпусах.

Выбирайте одну из лучших систем беспроводного управления Casambi для своих объектов!

Важно знать, что только благодаря профессионализму и накопленным знаниям возможно провести точную настройку, которая позволит комфортно использовать систему Casambi.

В России это делают только специалисты команды Meshstore и наши официальные дистрибьютеры.

По вопросам сотрудничества обращайтесь по контактам ниже:
info@meshstore.ru
+7-926-400-44-04

Meshstore / Реальные проекты / Casambi

АБК · ВыксаНовые возможности готовой проводки.

Три этажа и более тридцати офисов и переговорных. В административно-бытовом комплексе металлургического завода требовалось развить управление светом с минимальными переделками.

История проекта ↓Обсудить Ваш объект

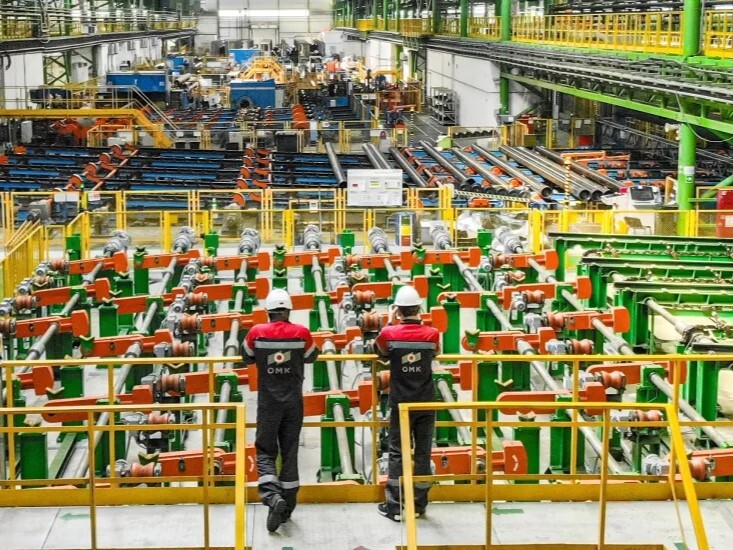

Предприятие в Выксе. Проект выполнен в административном комплексе.

ВыксаРасположение

Административно-бытовой комплексФормат пространства

CasambiБеспроводное управление

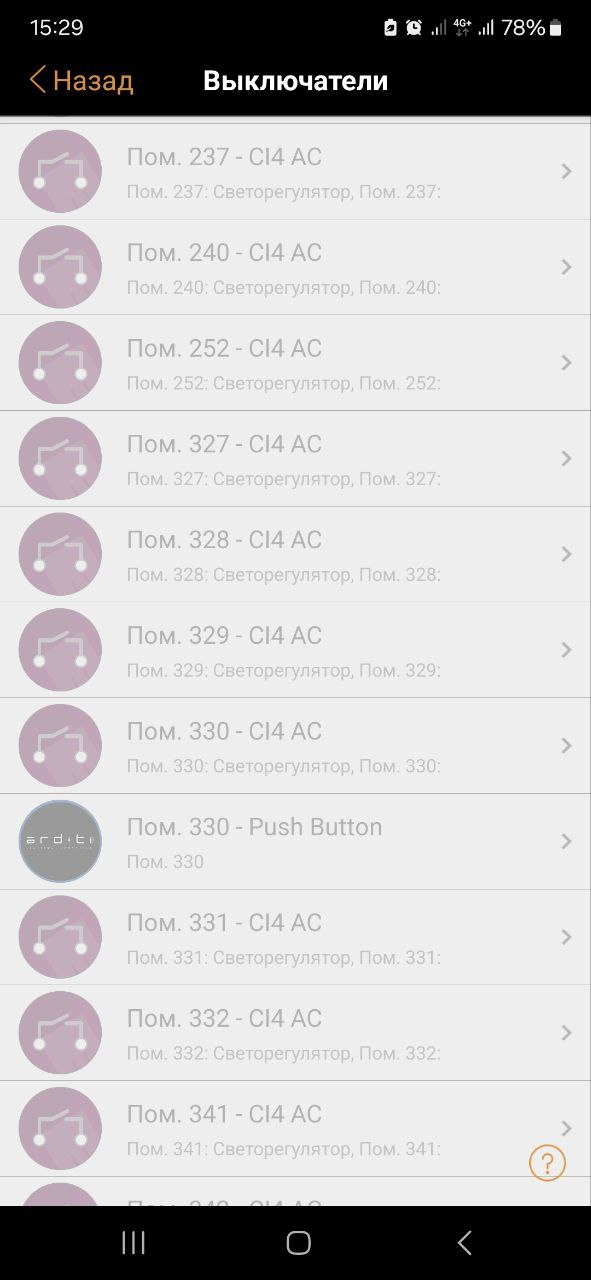

АБК · Выкса — Экран приложения: работа с системой. — Экран приложения: работа с системой.

01 / Идея и задача

Разделить освещение по задачам.

Кабельные трассы были проложены под обычное включение и выключение, хотя светильники поддерживали DALI. В каждом помещении требовались две группы: общее рассеянное освещение и подвесные линейные приборы над рабочими столами.

02 / Управление в жизни

Точечная доработка и пусконаладка.

Специалисты подготовили задание по прокладке локальной шины DALI между светильниками, установили контроллеры, настроили адреса, группы и функции клавиш. В задачу входило сохранение предусмотренной аварийной функции соответствующих приборов. На фото предприятия показан контекст объекта; экран приложения иллюстрирует управление системой.

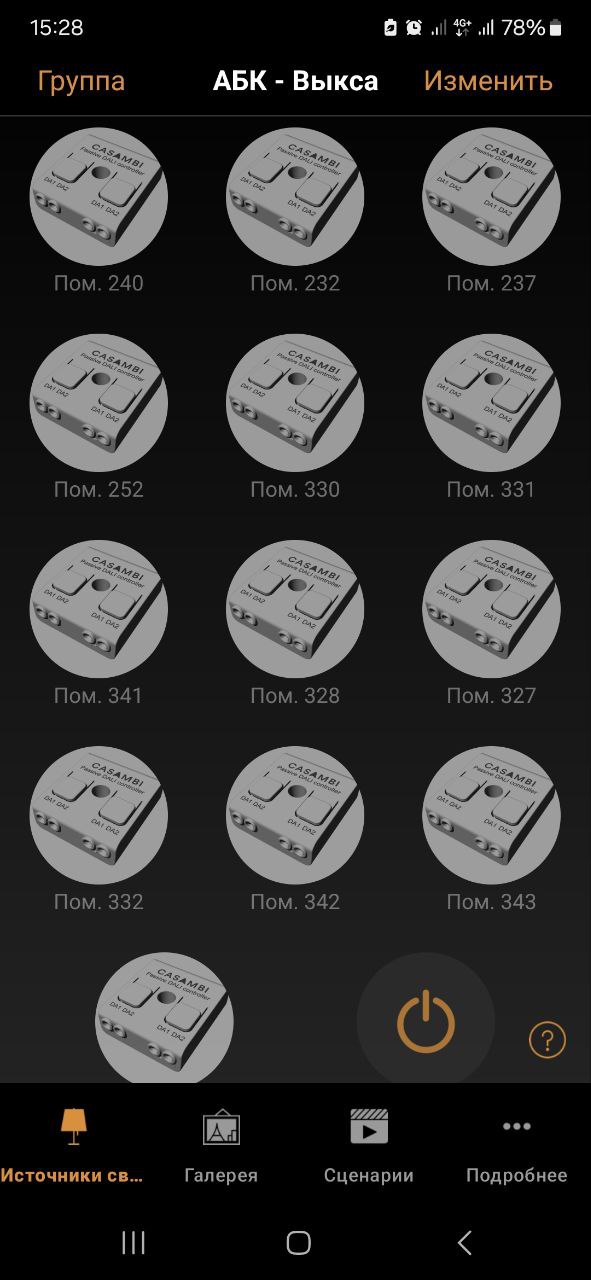

АБК · Выкса — Экран приложения Casambi. — Экран приложения Casambi.

01

Две группы

Общий свет и рабочие столы получили отдельную логику управления.

02

Готовые трассы

Решение учитывало уже выполненный электромонтаж.

03

Настройка клавиш

Функции выключателей назначены через входные модули.

03 / Техническая основа

Оборудование
и его роль.

Состав сохранён по описанию реализованного проекта. Для нового объекта оборудование подбирают под установленные светильники, нагрузки и задачи управления.

Устройство	Назначение
CBU-DCS	Управление DALI-светильниками.
CI4 AC · Maintronic (Casambi)	Подключение и настройка управляющих клавиш.
CBU-ASD	Многофункциональные контроллеры в составе системы.

Команда проекта

«Конфигуратор» · партнёр Meshstore

04 / Люди проекта

Наши партнёры
на объекте.

За реализацией проекта стоят специалисты, которые выполняют монтаж и настройку системы. На этих фотографиях — партнёры Meshstore во время работы в АБК.

Партнёры Meshstore на объекте АБК в Выксе — Рабочие моменты в АБК. Партнёры Meshstore на объекте.

Специалист партнёрской команды Meshstore в помещениях АБК — Специалист партнёрской команды в помещениях комплекса.

05 / С места проекта

Выкса. Дорога
и территория завода.

Кадры из поездки на объект: въезд в город, здание предприятия и короткое видео с территории завода.

Въезд в городской округ Выкса во время поездки на объект — Въезд в Выксу.

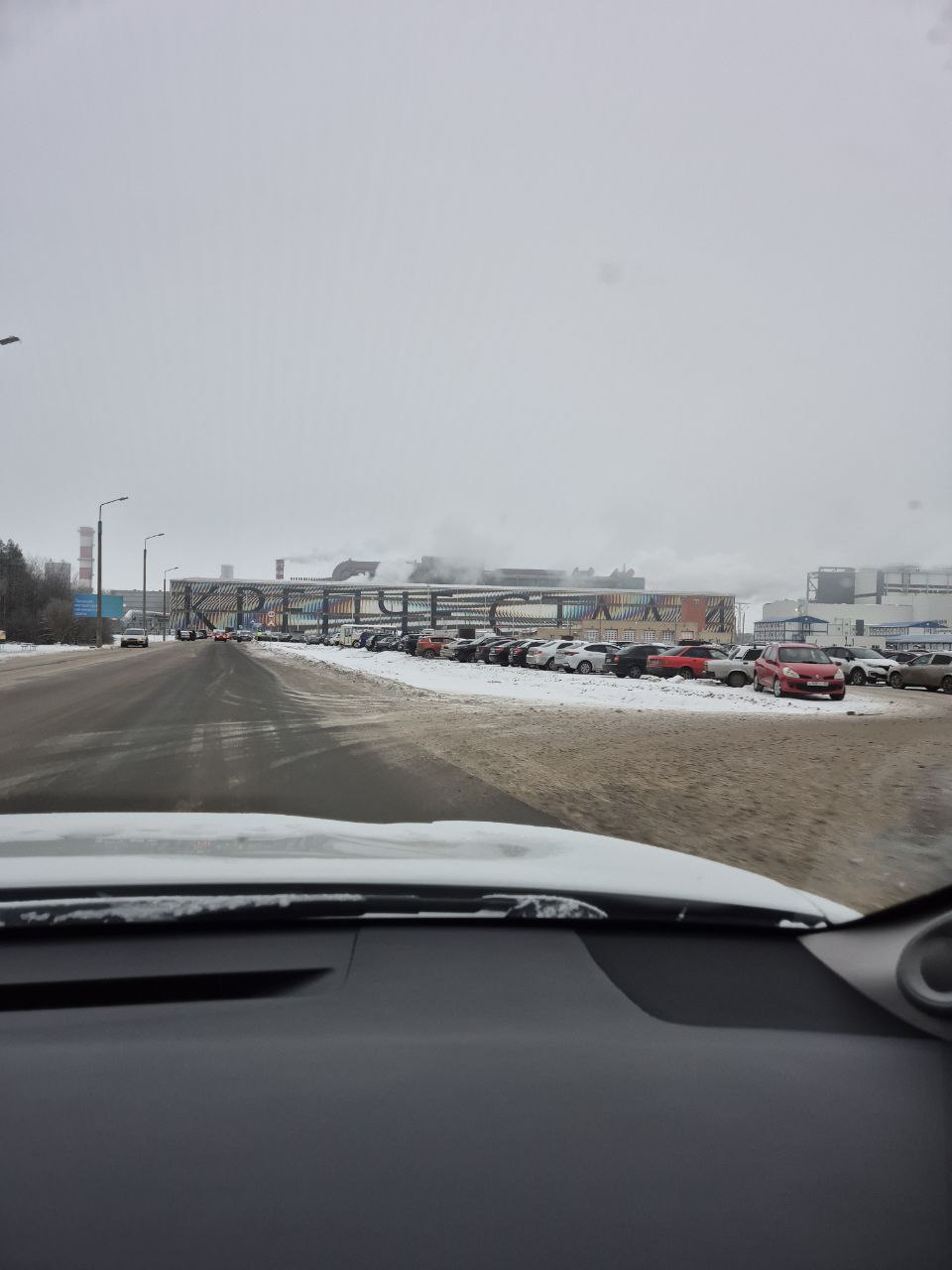

Надпись на фасаде одного из зданий завода в Выксе — Один из корпусов завода.

Территория завода · 19 секунд.

Видео с объекта

В рабочей обстановке.

Короткая запись, сделанная во время поездки на предприятие в Выксе.
