«Дым и Мясо»

г. Нижний Новгород, ул. Пискунова, д. 21/2

Проект наших партнёров, компании SateLight.

Монтаж и настройка силами нашей команды Meshstore, компания Конфигуратор.
Проект ресторана находился на «финишной прямой» по итоговой сдаче после его строительства и отделки.

В компания «Конфигуратор» обратились с просьбой просчитать и подобрать систему управления «Casambi» в уже сделанную систему освещения.

Система освещения была сделана классическая с обычными клавишными выключателями и с учетом площади ресторана в 320м2 и большого количества зон расположения, а также 2х отдельных залов, вышло 30 групп освещения и 30 клавишей, которыми они управляются. Клавиши располагаются в подсобном помещении и чтобы включить либо выключить нужную зону освещения необходимо 2-3 человека — один находится в подсобке и включает клавиши, еще 1-2 человека должны находится в зале и докричаться между собой и до коллеги в подсобку, что он включил нужную зону.

После того, как «Конфигуратору» предоставили план освещения и электропроект, а также получили ТЗ от заказчика, они приступили к работе.
На объекте использовались как низковольтные трековые системы с управлением по ШИМ, так и трековые системы на 230В с управлением по TRIAC. Также в освещении используется большое количество светодиодной ленты.

Одной из главных задач стало в некоторых трехфазных трековых системах разделение на две и на три группы освещения с учетом того, что кабель питания подходил 3х жильный (фаза, нейтраль и защитный проводник PE) вместо 5ти жильного (фаза 1, фаза 2, фаза 3, нейтраль и защитный проводник PE). Изначально задачи на разделение по группам не стояло и вся электрика для трековых систем делалалась так, что все светильники будут работать как одна группа одновременно, соответственно кабель питания тянулся к токоподводам 3х жильный.

Так как потолок на объекте открытый и представляет из себя покрашенные в черный цвет бетонное перекрытия и все кабеля освещения с распредкоробками находятся в открытом доступе, для трехфазных трековых систем компания «Конфигуратор» предложили протянуть новые 5ти жильные кабеля от распредкоробок до вводных коннекторов (токоподводов).
Все устройства Casambi в итоге также расположили в распредкоробках, которые установили рядом с уже смонтированными распредкоробками с нужными нам группами освещения.

Заказчик остался доволен системой, так как появился новый функционал управления освещением — различные сценарии освещения, управление с помощью таймеров, через приложение как на телефоне, так и на планшете + не нужно больше угадывать какие из 30ти клавиш нужно включить.

Все управление свелось до 8ми различных сценариев.
Использовалось более 40 устройств Casambi:

1) CBU-TED — 26 шт
2) CBU PWM4 — 15 шт

Важно знать, что только благодаря профессионализму и накопленным знаниям возможно провести точную настройку, которая позволит комфортно использовать систему Casambi.

В России это делают только специалисты команды Meshstore и наши официальные дистрибьютеры.

По вопросам сотрудничества обращайтесь по контактам ниже:
info@meshstore.ru
+7-926-400-44-04

Meshstore / Реальные проекты / Casambi

Дым и МясоОт 30 клавиш — к 8 сценариям.

Ресторан площадью 320 м² уже подходил к сдаче, когда понадобилось сделать управление светом удобным. Casambi встроили в готовую систему, сохранив её световой замысел.

История проекта ↓Обсудить Ваш объект

Ресторан · 320 м² · Нижний Новгород · Пискунова, 21/2

Нижний Новгород · Пискунова, 21/2Расположение

Ресторан · 320 м²Формат пространства

CasambiБеспроводное управление

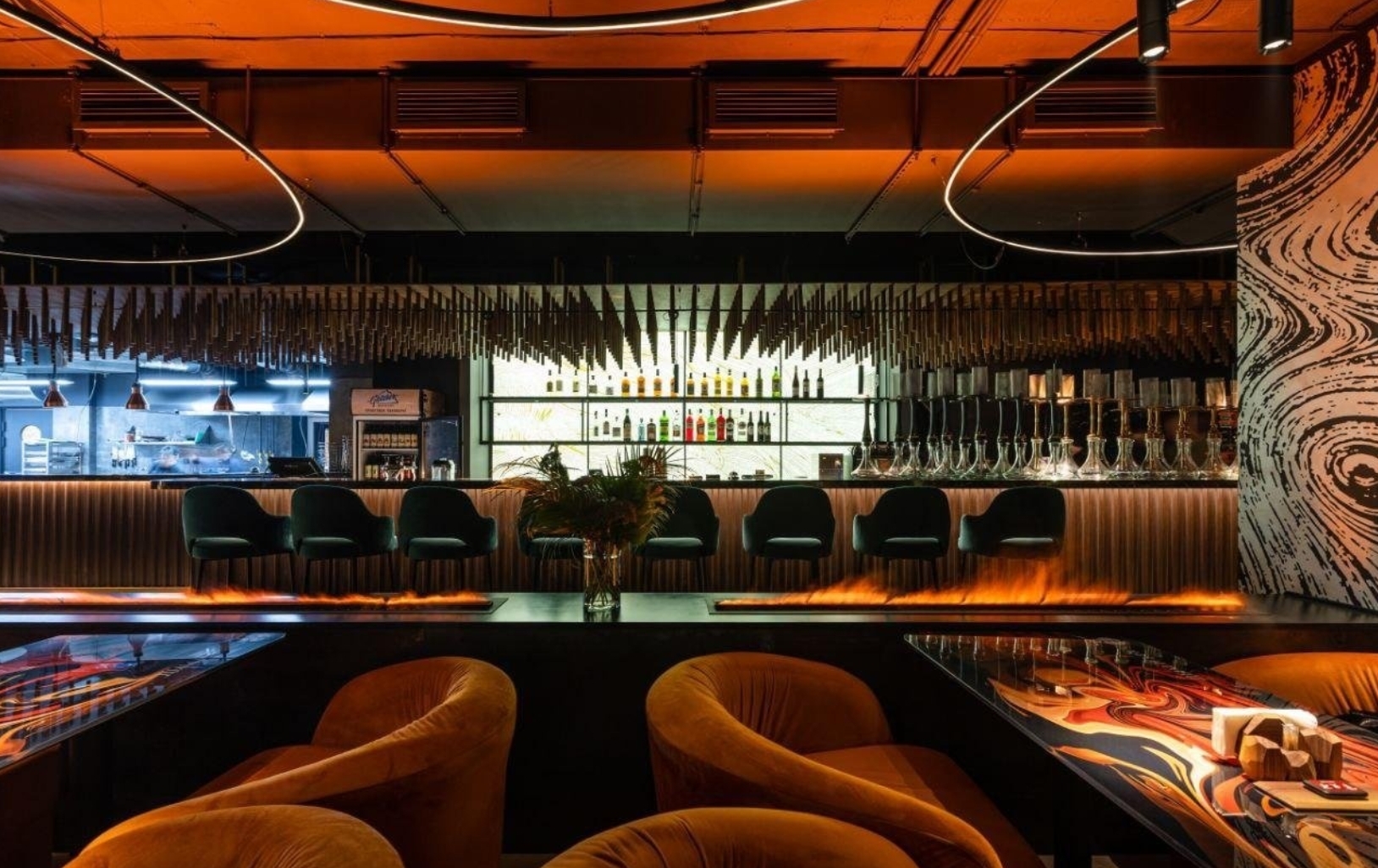

Дым и Мясо — Барная зона ресторана. — Барная зона ресторана.

01 / Идея и задача

Когда выключателей слишком много.

Тридцать групп управлялись тридцатью клавишами в подсобном помещении. Чтобы найти нужный свет, сотрудникам приходилось координироваться из разных частей ресторана. После внедрения Casambi основные действия объединили в восемь сценариев с управлением с телефона, планшета и по таймерам.

02 / Управление в жизни

Реновация с точечными переделками.

В некоторых трёхфазных треках требовалось выделить две или три независимые группы. Для этого на доступных участках заменили трёхжильный кабель на пятижильный, а контроллеры разместили в распределительных коробках. Беспроводное управление сократило объём работ, но разделение нагрузок всё равно потребовало грамотного электромонтажа.

Дым и Мясо — Другой световой акцент. — Другой световой акцент.

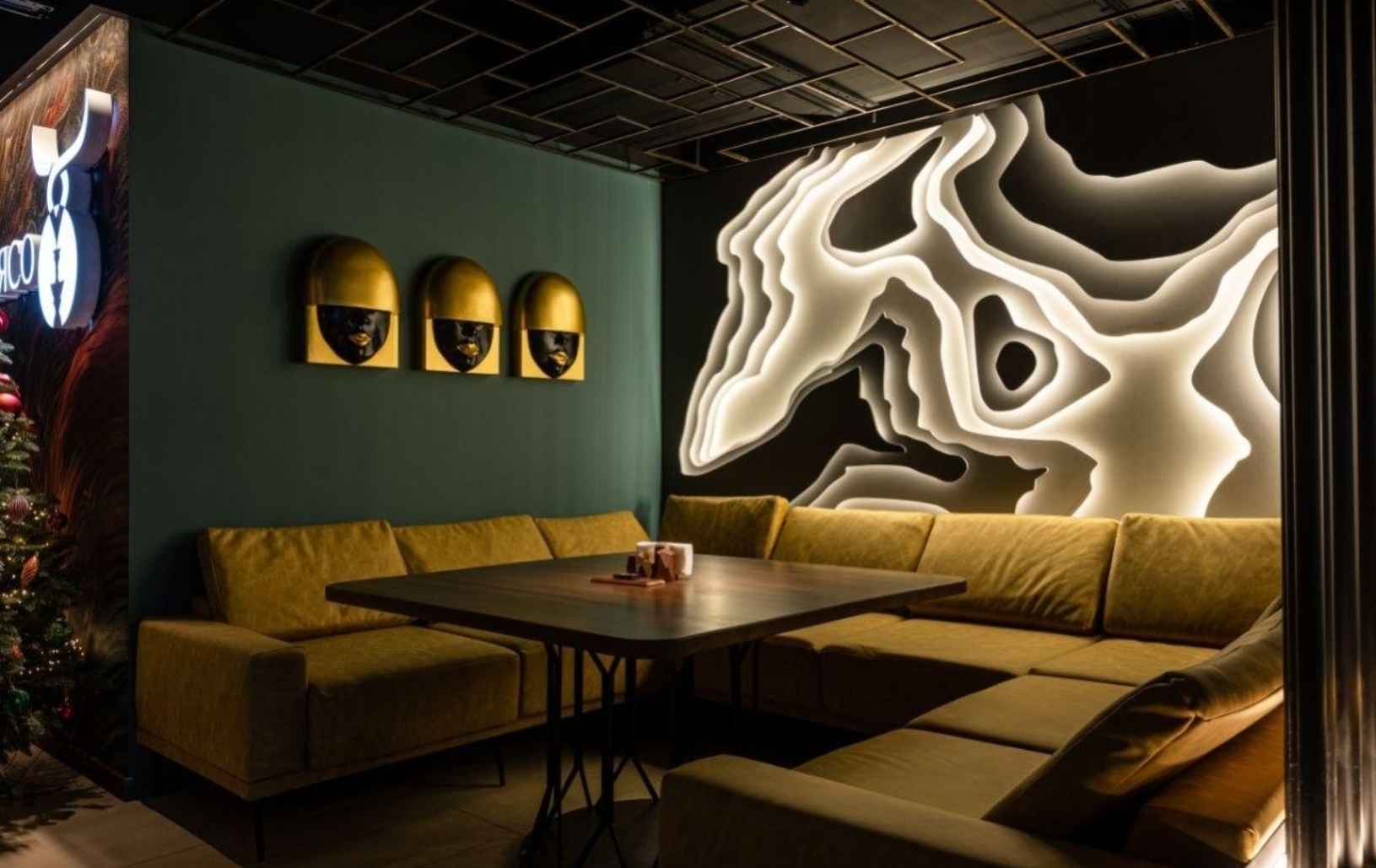

Дым и Мясо — Детали интерьера. — Детали интерьера.

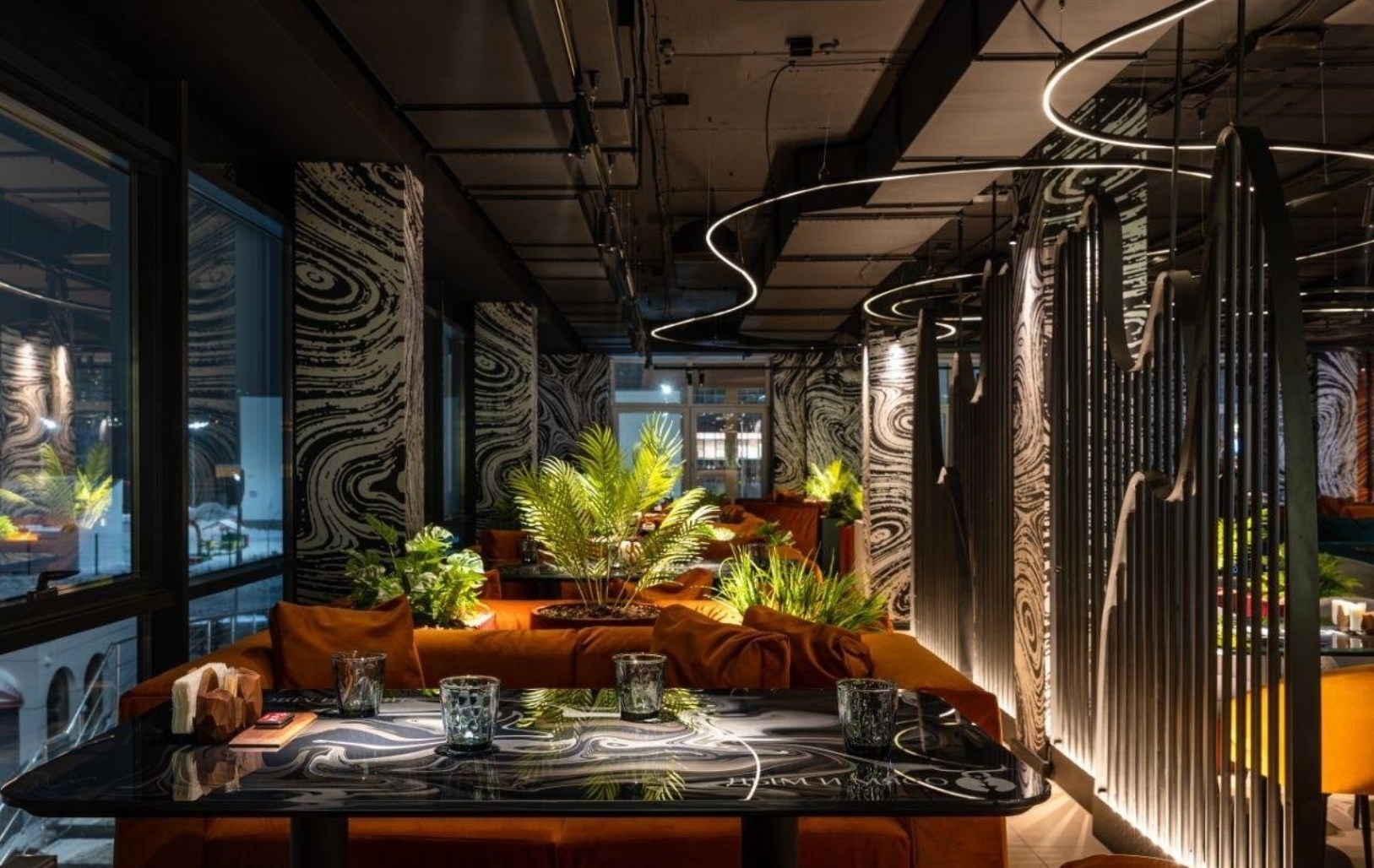

Дым и Мясо — Ещё одна зона проекта. — Ещё одна зона проекта.

01

8 сценариев

Нужная атмосфера вызывается без перебора тридцати клавиш.

02

Гибкие группы

Часть трекового освещения получила раздельное управление.

03

Готовый интерьер

Систему внедрили на завершающей стадии проекта.

03 / Техническая основа

Оборудование
и его роль.

Состав сохранён по описанию реализованного проекта. Для нового объекта оборудование подбирают под установленные светильники, нагрузки и задачи управления.

Устройство	Назначение
CBU-TED · 26 шт.	Управление нагрузками с диммированием по TRIAC.
CBU-PWM4 · 15 шт.	Низковольтные источники и светодиодные ленты.

Команда проекта

SateLight · монтаж и настройка: «Конфигуратор», партнёр Meshstore
